HEDRA Welfsels

Onze HEDRA vloerelementen worden berekend volgens de berekeningsnorm Eurocode 2 en met een doorbuiging van 1/800L.



Deze norm houdt voor de berekening van de doorbuiging rekening met de scheurgevoeligheid van de bouwelementen op de welfsels.



Het is enkel bij deze berekeningsnorm dat de berekende doorbuiging overeenstemt met de doorbuiging die men in de praktijk onder de permanente lasten mag verwachten. Met deze berekeningen en onze betonkwaliteit voldoen wij aan de eisen gesteld door het keurmerk.

Welfsels met uitstekende wapening zijn mogelijk op bestelling. Voor grotere belastingen kunnen welfsels geproduceerd worden in samenwerking met onze technische dienst.

De druklaag moet verwezenlijkt worden in een kwaliteit f’ck = 35N/mm². Bij druklagen vanaf 4 cm dient meneen net van ø 4×150/150 of ø 5×250/250 te voorzien.


De vloerelementen zijn berekend met een minimale opleg van 2×7 cm.
De waarden in de volgende tabel geven de dikte van de druklaag in cm weer.

HEDRA welfsel R13/60 | 130x600mm (hxb) | RUW

Vaste hoogte:
Vaste breedte:

Variabele lengte:
(opgaand per 100mm)

(eindigend op 50mm: meerprijs)

Doorsnede kanaal:

Transportgewicht:

Vulbeton:

Ondersteuning vanaf:

Druklaag beton kwaliteit vereist:

Te bestellen uit voorraad:

130mm
600mm

900mm-6000mm





76mm

190kg/m²

91l/m²

3,50m²

35N/m²

5600mm x 160mm

6400mm x 160mm

R13-60 tek.JPG
HEDRA welfsel GL13/60 | 130x600mm (hxb) | GLAD

Vaste hoogte:
Vaste breedte:

Variabele lengte:
(opgaand per 10cm)

(eindigend op 50mm: meerprijs)


Doorsnede kanaal:

Transportgewicht:

Vulbeton:

Ondersteuning vanaf:

Druklaag beton kwaliteit vereist:


Te bestellen uit voorraad:

130mm
600mm



900mm - 5400mm






76mm

210kg/m²

91l/m²

3,50m²

35N/m²


5500mm x 160mm

6400mm x 160mm

GL13-60 tek.JPG
HEDRA welfsel GL16/60 | 160x600mm (hxb) | GLAD

Vaste Hoogte:
Vaste Breedte:



Variabele Lengte:
(opgaand per 10cm)

(eindigend op 50mm: meerprijs)

Doorsnede kanaal:

Transportgewicht:

Vulbeton:

Ondersteuning vanaf:

Druklaag beton kwaliteit vereist:


Te bestellen uit voorraad:

160mm
600mm


900mm-5400mm







76mm

270kg/m²

91l/m²

3,50m²

35N/m²


5500mm x 160mm

6400mm x 160mm

GL16-60 tek.JPG

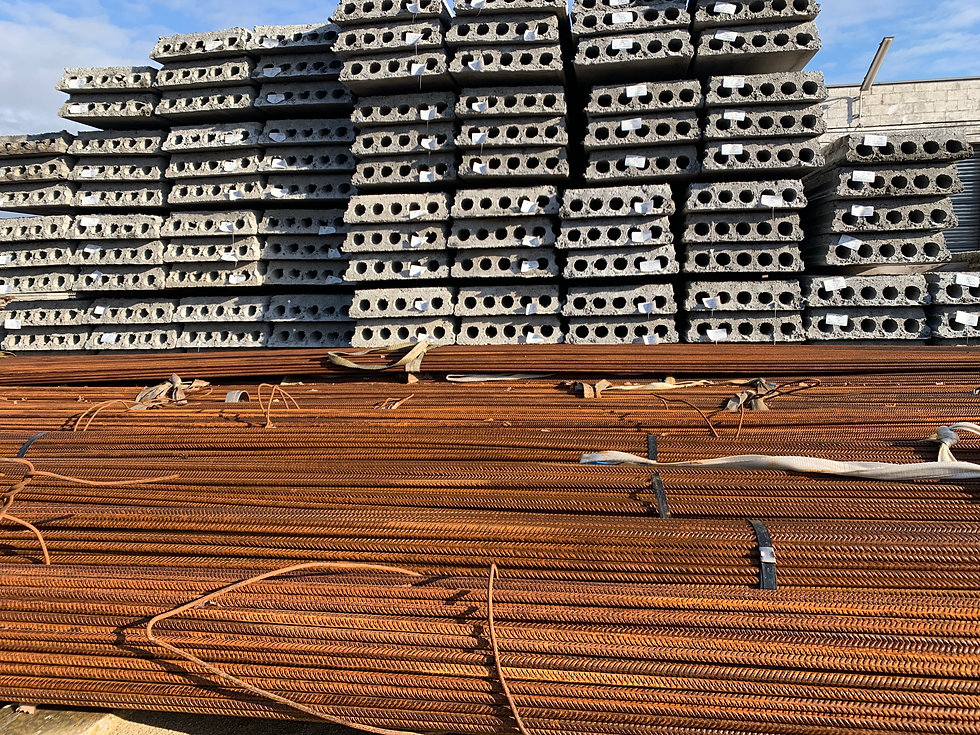

Hedra-Beton welfsels.jpeg
